GPIO-Steuerung über das IP-Netz

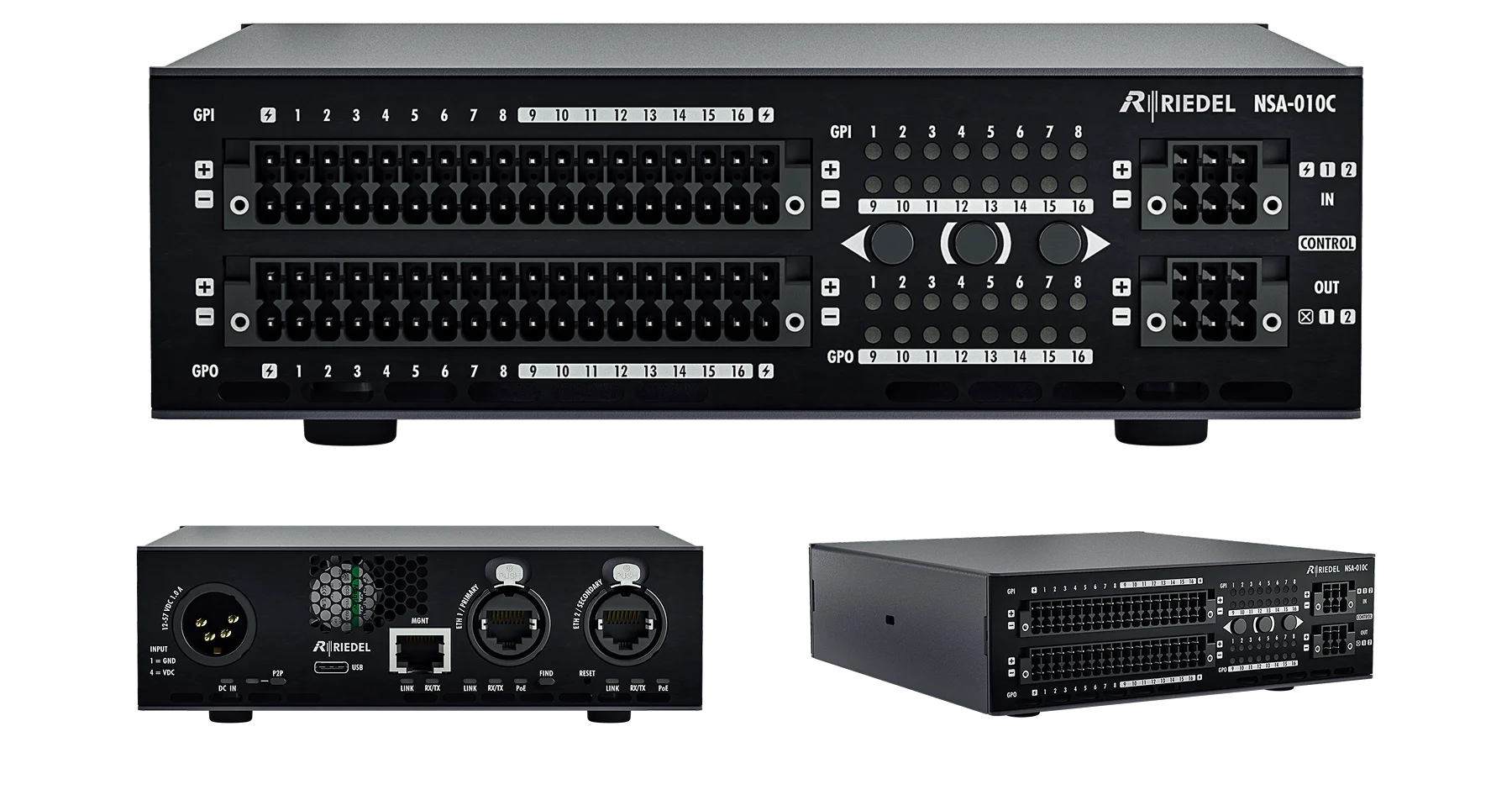

In größeren Anlagen müssen Schaltkontakte oft über weite Wege ausgelöst werden, etwa Rufsignale, Tally-Lampen oder Mute-Befehle. Der Riedel NSA-010C bringt diese GPIO-Signale direkt ins IP-Netz, statt sie einzeln zu verdrahten. 16 GPI- und 16 GPO-Kontakte sowie je zwei Control-Voltage-Ein- und -Ausgänge stehen über Phoenix-Anschlüsse bereit. Das Gerät läuft integriert mit Artist und Bolero oder eigenständig an Fremdsystemen über NMOS IS-07. Zwei EtherCON-Ports sorgen für redundante Steuerdaten. So verlagern Sie Ihre Schaltlogik ins Netzwerk und sparen aufwendige Punkt-zu-Punkt-Verkabelung. Wir planen die Einbindung und konfigurieren das Gerät für Ihre Steuerungslogik.
Was der NSA-010C leistet
- GPIO über IP: Das Riedel NSA-010C verbindet 16 GPIs und 16 GPOs mit IP-basierten Steuerungsworkflows. Es arbeitet im Artist/Bolero-Modus oder eigenständig mit Fremdsystemen über NMOS IS-07.
- Anschlüsse: 16 GPIs, 16 GPOs, 2 Control Voltage Inputs und 2 Control Voltage Outputs über Phoenix-Anschlüsse.
- Netzwerk: 1 Ethernet-Port und 2 EtherCON-Ports unterstützen In-Band- und Out-of-Band-Management für redundante Steuerdaten. Wir planen die Einbindung und konfigurieren das Gerät für Ihre Steuerungslogik.
- Kompakte Bauform: 1 HE hoch, 1/3 19 Zoll breit und 151 mm tief.
- Redundante Steuerdaten: 2 EtherCON-Ports unterstützen In-Band- und Out-of-Band-Management.
- Gerätemanagement: Ein zusätzlicher Ethernet-Port steht für Steuerung und Management bereit.
- NMOS und IP: Unterstützung für NMOS IS-04, IS-05 und IS-07 sowie statische IP-Adressen und DHCP.
- Zwei Betriebsarten: Integrierter Betrieb mit Artist und Bolero oder Standalone-Anbindung von Fremdsystemen über NMOS IS-07.
- Netzwerk-Topologie: Single-Ended- oder Ring-Topologie mit RSTP-fähigen Netzwerk-Switches.
- Identifikation: Blinkende LEDs lokalisieren das Gerät oder einzelne GPIO-Ports.
- Administrations-Login: Berechtigungen für operative Benutzer lassen sich gezielt einschränken.
- Redundante Stromversorgung: Duales PoE über die Medien-Ports.
- Lüfterloser Betrieb: Bis 35 °C arbeitet das Gerät lüfterlos, mit Lüfterunterstützung ist der Betrieb bis 50 °C möglich.
- Montage: Gummifüße, Bumper Jacket, Untertisch-, Wand-, 19-Zoll-Rack- oder VESA-Montage sowie Kensington-Lock.
