Riedel MediorNet für verteilte Video- und AV/IP-Infrastrukturen

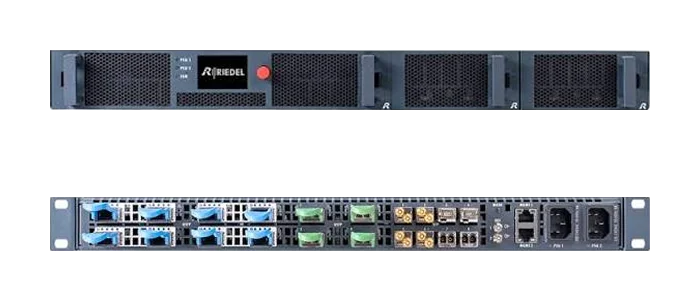

MediorNet HorizoN

• Für hybride SDI-/IP-Systeme: HorizoN setzen wir ein, wenn bestehende SDI-Signale direkt in ST 2110 übernommen und im selben Gerät verarbeitet werden sollen.

• Processing im 1-HE-Frame: Bis zu 16 Processing-Engines übernehmen unter anderem UDX, SDR/HDR-Konvertierung und Farbkorrektur.

• Redundante IP-Anbindung: Vier 100G-IP-Schnittstellen mit ST 2022-7 sowie je acht SDI-Ein- und Ausgänge bis 12G.

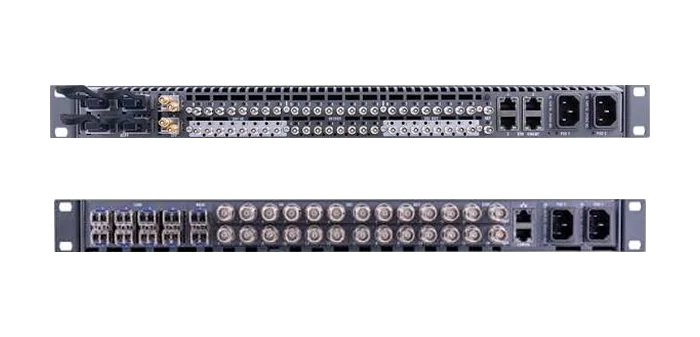

MediorNet MicroN & UHD

• Für verteilte Signalpunkte: MicroN planen wir als kompakten Node für 3G-SDI, Processing oder Multiviewer. MicroN UHD kommt bei 12G-SDI und höherer Backbone-Bandbreite ins System.

• MicroN: Zwölf 3G-SDI-Ein- und Ausgänge sowie acht 10G-SFP+-Links für das MediorNet-Netzwerk.

• MicroN UHD: Bis zu 32 SDI-Ports, darunter 12G-SDI und 16 schaltbare Ein- oder Ausgänge, plus 100G-Highspeed-Links.

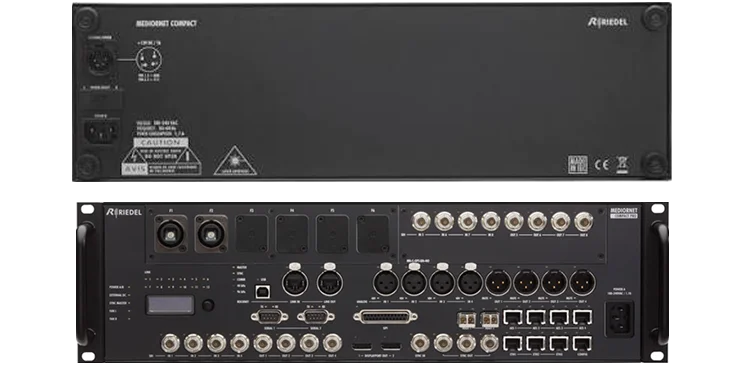

MediorNet Compact Pro

• Für kompakte und mobile Systeme: Compact PRO setzen wir ein, wenn Signaltransport und Processing in einer 3-HE-Stagebox zusammenkommen sollen.

• Routing im Gerät: Video-, Audio- und Datensignale werden innerhalb des MediorNet-Netzwerks verteilt.

• Redundante Synchronisation: Mehrere Sync-Referenzen mit automatischer Umschaltung und eigener Backup-Referenz.

• Passend zum Einbau: Compact PRO funktioniert im Rack oder als Stand-alone-Gerät und lässt sich über Optionskarten erweitern.

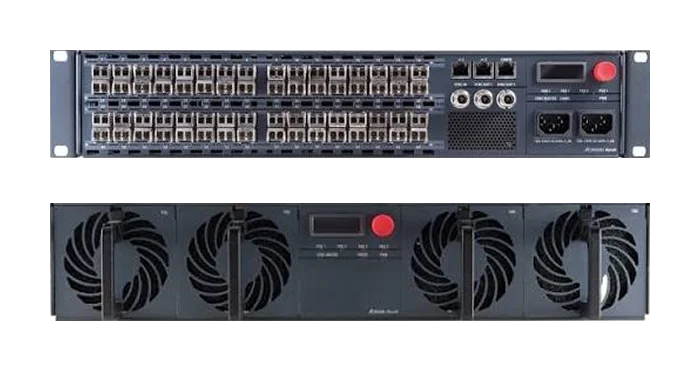

MediorNet MetroN

• Für große MediorNet-Cores: MetroN planen wir, wenn viele verteilte Frames über einen zentralen, non-blocking Core verbunden werden müssen.

• 64 Netzwerkports: Ports 1 bis 32 unterstützen 10G, Ports 33 bis 64 arbeiten mit 4,25G.

• 2-HE-Mainframe: Der 19-Zoll-Frame bündelt die Core-Verbindungen auf kompakter Rackfläche.

• Für den Dauerbetrieb: Redundante Netzteile und Lüftermodule sowie mehrere Rackpositionen für die Verkabelung.

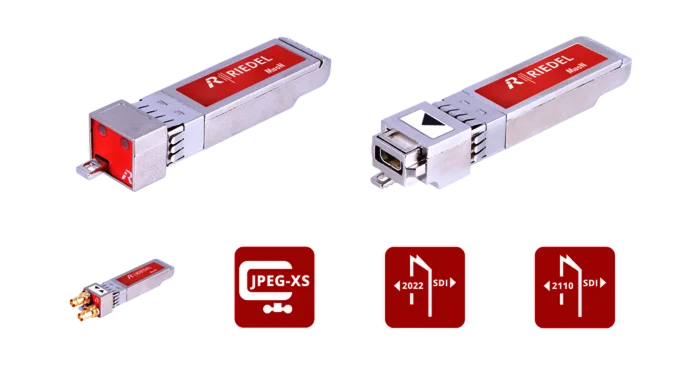

MediorNet MuoN

• Gateway und Processing direkt im SFP: MuoN setzen wir ein, wenn SDI, HDMI oder reine IP-Signale platzsparend verarbeitet werden sollen.

• Zwei Plattformen: A10 und B10 arbeiten mit 10GE, B25 mit einem 25GE-Host.

• Funktion per Software: Je nach Modell übernimmt MuoN Gateways für ST 2110 oder ST 2022-6, UDX oder JPEG-XS-Encoding und -Decoding.

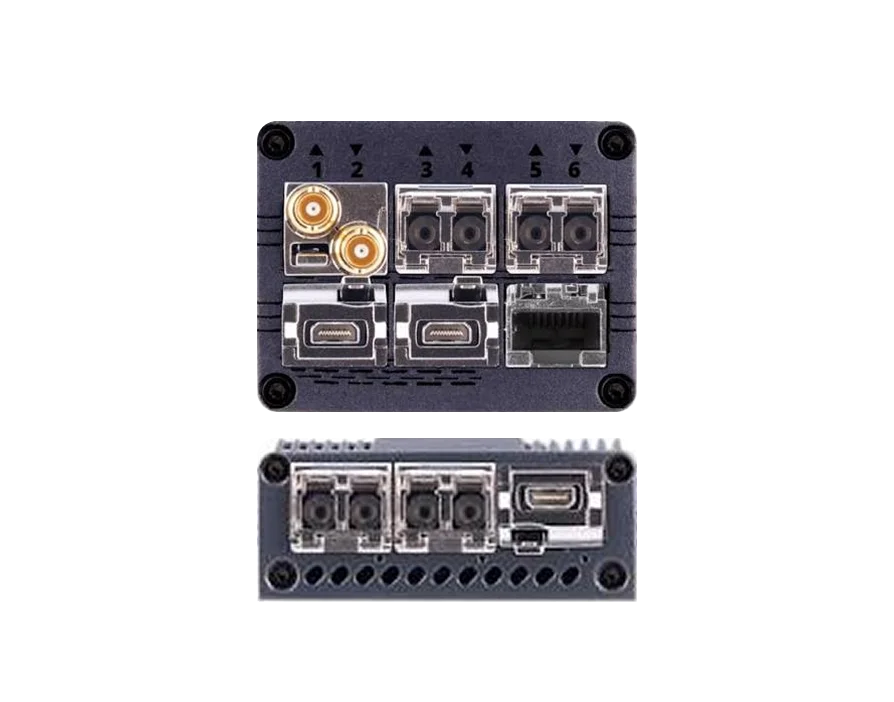

MediorNet FusioN

• IP-Gateway am Signalrand: FusioN setzen wir dort ein, wo SDI- oder HDMI-Signale nah an Kamera, Monitor oder Remote-Standort in ST 2110 gewandelt werden sollen.

• FusioN 3B und 6B: Die beiden Bauformen bringen drei beziehungsweise sechs Dual-BNCs in ein kompaktes Stand-alone-Gehäuse.

• Redundante Netzwerkanbindung: Zwei 10GE- oder 25GE-Links unterstützen ST 2022-7.

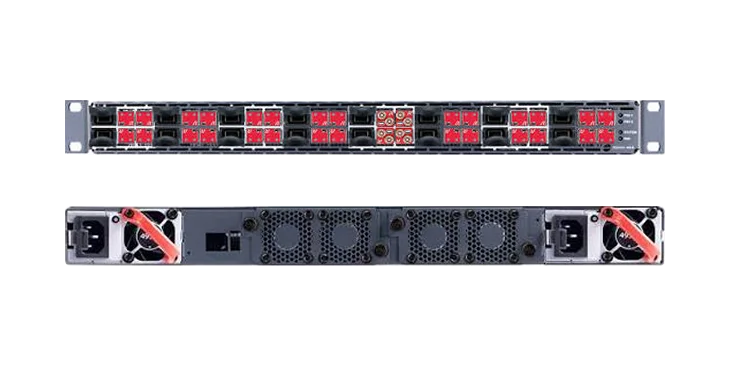

MediorNet VirtU

• Für den IP-Core: VirtU 32 setzen wir dort ein, wo viele SDI/IP-Gateways oder Processing-Funktionen auf wenig Rackfläche gebraucht werden.

• 32 Processing-SFPs in 1 HE: Der passive Frame nimmt MuoN-Prozessoren in acht unabhängigen Clustern auf.

• Bis zu 64 Kanäle: VirtU 32 verarbeitet UHD-Gateway-Kanäle zwischen ST 2110 und SDI oder IP-to-IP-JPEG-XS und unterstützt ST 2022-7 über duale 100/40GE-Uplinks.

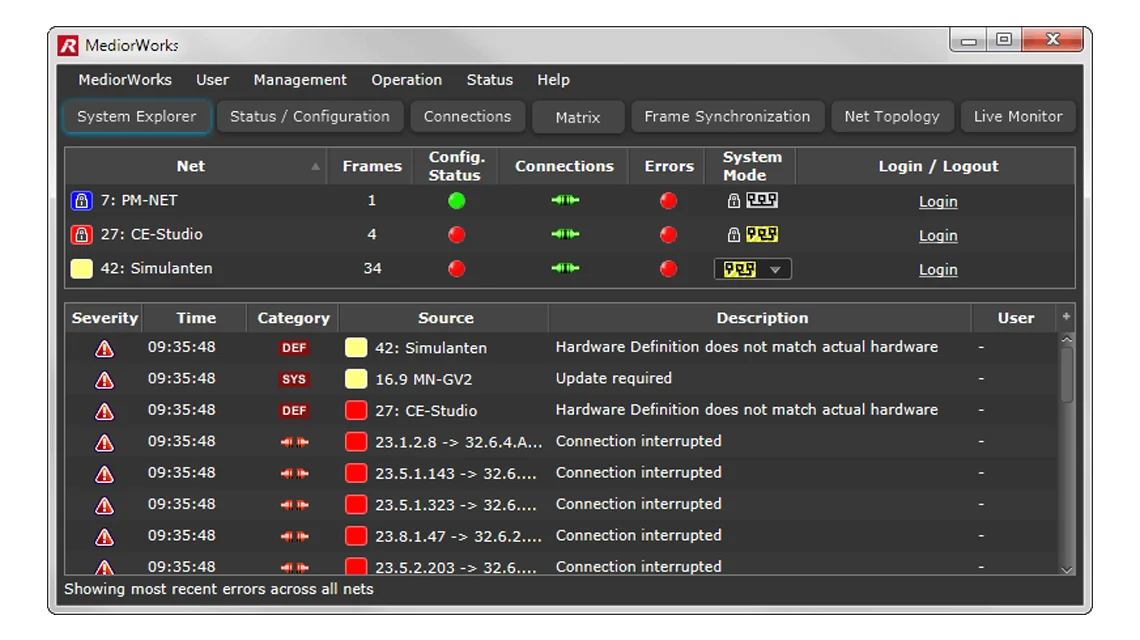

MediorWorks & MNSet

• Konfiguration und Betrieb: MediorWorks übernimmt Monitoring und Steuerung klassischer MediorNet-Netzwerke. MNSet ist für die IP-Produkte der Familie gedacht.

• MediorWorks: Erkennt Geräte und Verbindungen automatisch und zeigt Routing, Parameter, Alarme und Logs in Echtzeit.

• MNSet: Konfiguriert und überwacht Geräte sowie Flows, unterstützt mehrere Browser-Clients und spielt Updates gebündelt ein.

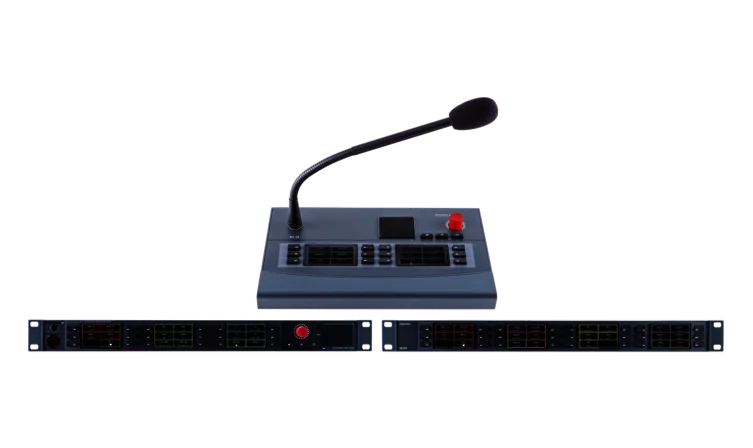

Control Panels

• Routing direkt am Arbeitsplatz: Mit der MediorNet Control App steuern RSP-2318, ESP-2324 und DSP-2312 Audio- und Videosignale im MediorNet-Netzwerk.


• Passend zum Bedienplatz: Die Modelle bieten 12 bis 24 Tasten und zwei bis vier hochauflösende Touch-Displays.

• Intercom und Mediensteuerung: RSP-2318 und DSP-2312 unterstützen AES67, AVB und AES3. Die Tastenbelegung richten wir nach dem tatsächlichen Workflow ein.
