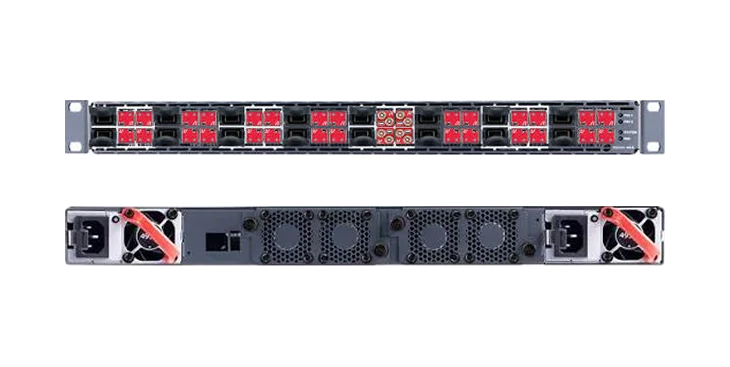

Riedel MediorNet VirtU 32: IP-Core in 1 HE

Riedel MediorNet VirtU 32 ist ein passiver All-IP-Hub mit 32 softwaredefinierten MuoN-B-Prozessoren in einer Höheneinheit. Wir setzen den Frame als zentralen IP-Core ein und legen die acht Cluster, die MuoN-B-Bestückung und die redundanten 40/100GE-Uplinks so aus, dass ST-2110-Gateways, JPEG-XS-Processing, Multiviewing und Audiomatrizen zu Ihrem Signalfluss passen.

Projekt anfragenarrow_forward Leistungen ansehen

32 MuoN-B-Slots1 HE40 / 100GE UplinksSMPTE ST 2022-7

So planen wir VirtU 32 als IP-Core und Processing-Hub

Der Frame stellt in einer Höheneinheit 32 Processing-Slots für MuoN-B-SFPs bereit; je vier SFPs bilden einen von acht unabhängigen Clustern. Bei der Auslegung wählen wir pro Cluster MuoN-B-Prozessoren mit passender Host-Datenrate und binden sie über zwei 40GE- oder 100GE-Uplinks an. Diese doppelte Anbindung liefert SMPTE ST 2022-7 Hitless Redundancy, insgesamt stehen 16 Uplink-Ports zum Core-Switch bereit.

Je nach MuoN-B-Bestückung konfigurieren wir VirtU 32 als Bulk-Gateway, JPEG-XS-Encoder und -Decoder, Up/Down/Cross- oder HDR-Konverter, Multiviewer oder Audiomatrix und kombinieren diese Funktionen in einem Frame. Ausgelegt sind bis zu 64 UHD-Kanäle zwischen ST 2110 und SDI, bis zu 64 JPEG-XS-Kanäle oder ein 512 × 32 IP-Multiviewer. Frame Sync, Clean Switching und Farbkorrektur richten wir passend zum Workflow ein.

Technische Spezifikationen

Technische Daten von Riedel MediorNet VirtU 32

Die Kennzahlen, an denen wir Cluster, Uplinks und Processing für Ihr Projekt auslegen: ST-2110-Gateways, JPEG-XS, Multiviewing und Audioverarbeitung in einer Höheneinheit.

Processing-Slots

32 × MuoN B

in 1 HE

8 Cluster mit je 4 SFPs

Gateway-Kapazität

bis zu 64

UHD ST 2110 ↔ SDI

Alternativ 64 × JPEG-XS Encode/Decode

IP-Uplinks

16 × 40/100GE

2 Uplinks pro Cluster

SMPTE ST 2022-7 Hitless Redundancy

Multiviewer und Audio

512 × 32

IP-Multiviewer

32 Matrizen mit je 2048 × 2048 Audiokanälen

Bereich	Ausführung	Leistung und Einsatz
Frame	1 HE, 32 MuoN-B-Slots	5,4 kg, maximal 450 W und passive Signalstrecke
Cluster-Architektur	8 × 4 Processing-SFPs	Je Cluster zwei 40/100GE-Uplinks für SMPTE ST 2022-7
Gateway und Processing	ST 2110, SDI und JPEG-XS	Bis zu 64 UHD-Gateway- oder 64 JPEG-XS-Kanäle; Funktionen kombinierbar
Software-Apps	UDX, HDR, Multiviewer und Audio	Frame Sync, Clean Switching und Farbkorrektur; modular erweiterbar
