Portdichte
8–128
Ports pro Karte
Skalierbar per Software
Eine Karte, viele Protokolle
Bei Projekten, die sich noch nicht auf ein Signalprotokoll festlegen oder mehrere Standards parallel fahren, wählen wir die UIC-128-II, weil eine Karte Networking, Mixing und Management gleichzeitig übernimmt. Wir konfigurieren sie je nach Bedarf als SMPTE 2110-30 (AES67)-, MADI-, Dante- oder Artist-Fiber-Karte und legen die Portzahl zwischen
8 und 128 pro Karte fest. Bei MADI liegt das Maximum bei 64 Kanälen pro SFP, AES67 und Dante erreichen jeweils bis zu 128 Kanäle. Der integrierte Mixer greift dabei auf alle 1024 Kanäle des Artist-Fiber-Backbones zu, nicht nur auf die Ports der einzelnen Karte.
Den Anschlusstyp ändern wir über ein SFP-Modul und die Director-Konfigurationssoftware, ein Kartentausch entfällt. Für stabile Taktung sorgt ein TCXO-Taktgeber
mit ±0,5 ppm Genauigkeit im AES67-SIC-Modus, die integrierte Sample-Rate-Conversion lässt die Karte auch in gemischten Clock-Umgebungen aus MADI und PTPv2 laufen. Für Mietparks und Multi-Standard-Produktionen, bei denen sich der Signalstandard von Projekt zu Projekt ändert, ist das genau der Baustein, den wir einplanen.
8 und 128 pro Karte fest. Bei MADI liegt das Maximum bei 64 Kanälen pro SFP, AES67 und Dante erreichen jeweils bis zu 128 Kanäle. Der integrierte Mixer greift dabei auf alle 1024 Kanäle des Artist-Fiber-Backbones zu, nicht nur auf die Ports der einzelnen Karte.
Den Anschlusstyp ändern wir über ein SFP-Modul und die Director-Konfigurationssoftware, ein Kartentausch entfällt. Für stabile Taktung sorgt ein TCXO-Taktgeber
mit ±0,5 ppm Genauigkeit im AES67-SIC-Modus, die integrierte Sample-Rate-Conversion lässt die Karte auch in gemischten Clock-Umgebungen aus MADI und PTPv2 laufen. Für Mietparks und Multi-Standard-Produktionen, bei denen sich der Signalstandard von Projekt zu Projekt ändert, ist das genau der Baustein, den wir einplanen.
Technische Spezifikationen

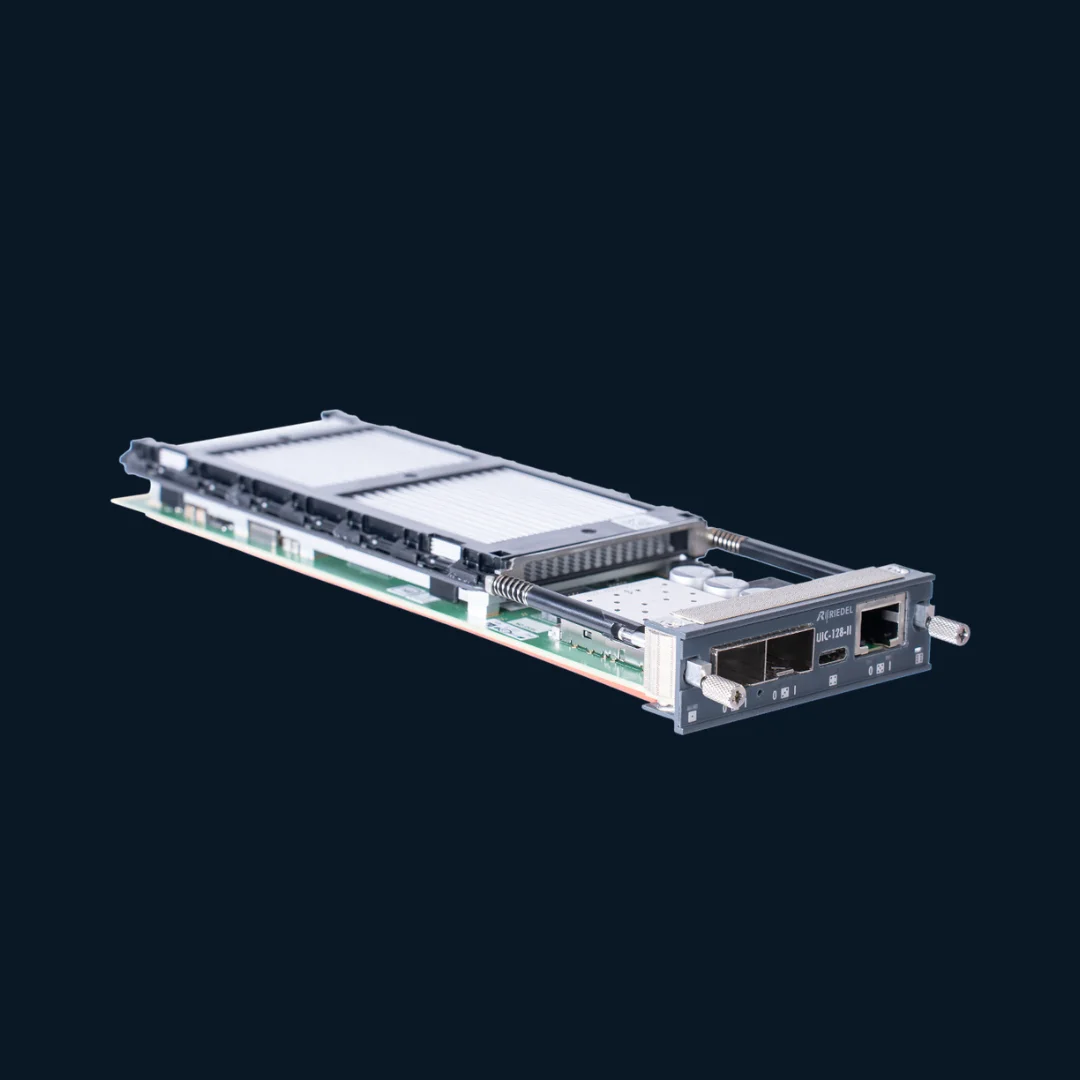

Technische Daten der UIC-128-II
Softwaredefinierbare Universal Interface Card für die Artist-1024 mit flexiblem Protokollwechsel und integriertem Mixer.
| Protokoll | Netzwerktyp | Einsatzfall | Besonderheit |
|---|---|---|---|
| SMPTE 2110-30 (AES67) | Offener IP-Layer-3-Standard | Interoperable Multi-Hersteller-Setups | Herstellerübergreifende AES67-Kompatibilität |
| MADI | Digitale Punkt-zu-Punkt-Verbindung | Klassische Broadcast-Infrastruktur ohne IP | Etablierter Standard, keine Netzwerkkonfiguration nötig |
| Dante | IP-basiertes Audio-Networking | AV-Installationen mit Dante-Ökosystem | Breite Geräte-Kompatibilität in der AV-Branche |
| Artist-Fiber | Riedel-proprietäres Glasfaserprotokoll | Reine Riedel-Artist-Umgebungen | Direkte Fiber-Verbindung ohne externe Protokollumsetzung |
