MicroN Backbone
80G
8 × 10G SFP+
Redundant vermaschtes TDM-Netz
Wann wir MicroN oder MicroN UHD einsetzen
MicroN passt für Produktionen, die 3G/HD/SD-SDI, MADI, Gigabit Ethernet und Sync in 1 HE zusammenführen müssen. Das Gerät stellt 12 SDI-Eingänge und 12 SDI-Ausgänge,
zwei MADI-Ports für bis zu 128 Audiokanäle sowie acht 10G-SFP+-Ports mit insgesamt 80G bereit. Je nach App arbeitet MicroN als Knoten im vermaschten MediorNet, als Verbindung zwischen zwei Standorten oder als eigenständiger 12×12-Router.
MicroN UHD wählen wir für 12G-SDI, zusätzliche 3G-SDI-Ports oder mehr Backbone-Kapazität. Neben acht 12G-Eingängen und acht 12G-Ausgängen stehen acht feste
3G-SDI-Eingänge, acht feste 3G-SDI-Ausgänge und 16 umschaltbare 3G-SDI-Ports bereit. Vier 100G-Links stellen zusammen 400G Backbone-Kapazität bereit.
Vor der Festlegung ordnen wir jedes Signal einem Port zu, bestimmen App und Betriebsart und prüfen, wie Redundanz und Sync in die vorhandene Infrastruktur passen.
zwei MADI-Ports für bis zu 128 Audiokanäle sowie acht 10G-SFP+-Ports mit insgesamt 80G bereit. Je nach App arbeitet MicroN als Knoten im vermaschten MediorNet, als Verbindung zwischen zwei Standorten oder als eigenständiger 12×12-Router.
MicroN UHD wählen wir für 12G-SDI, zusätzliche 3G-SDI-Ports oder mehr Backbone-Kapazität. Neben acht 12G-Eingängen und acht 12G-Ausgängen stehen acht feste
3G-SDI-Eingänge, acht feste 3G-SDI-Ausgänge und 16 umschaltbare 3G-SDI-Ports bereit. Vier 100G-Links stellen zusammen 400G Backbone-Kapazität bereit.
Vor der Festlegung ordnen wir jedes Signal einem Port zu, bestimmen App und Betriebsart und prüfen, wie Redundanz und Sync in die vorhandene Infrastruktur passen.

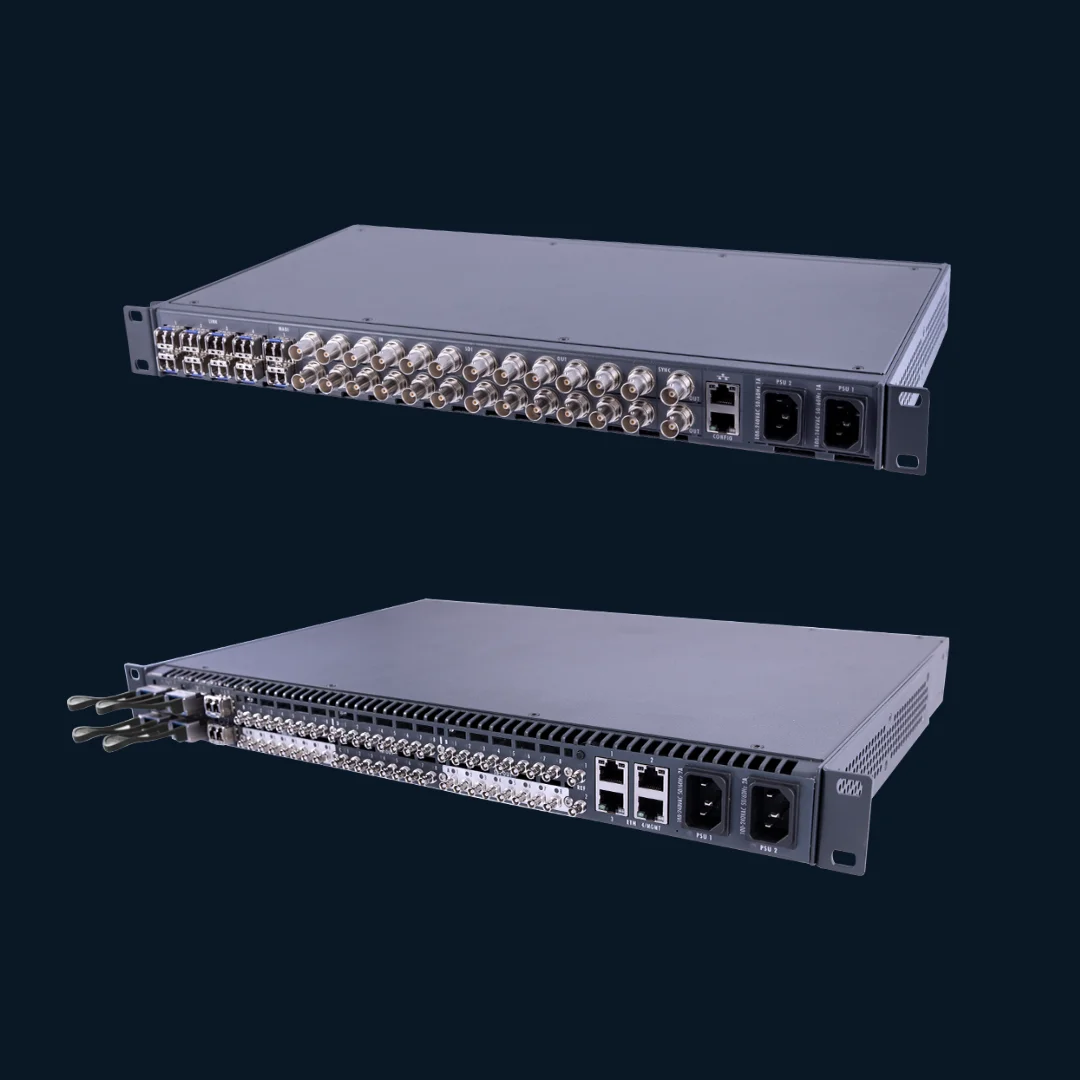

MicroN und MicroN UHD im Überblick
Technik, die unsere Systemplanung bestimmt
Portdichte, Backbone, Signalformat und App bestimmen, welche MicroN-Variante und Topologie zur Produktion passen.
| Merkmal | MicroN | MicroN UHD |
|---|---|---|
| SDI-Formate | 3G/HD/SD-SDI | 12G/3G/HD/SD-SDI |
| Video-I/O | 12 × In / 12 × Out | 8 × In / 8 × Out bis 12G; 8 × In / 8 × Out bis 3G; 16 × bis 3G umschaltbar |
| Weitere Schnittstellen | 2 × MADI bis 128 Audiokanäle; 1 × Gigabit Ethernet; Sync In/Out | 2 × SFP für MADI; Sync In/Out |
| Netzwerkanbindung | 8 × 10G SFP+, insgesamt 80G | 4 × 100G, insgesamt 400G |
