Processing Engines
16
Unabhängig konfigurierbar
Für Gateway- und Videoverarbeitung
So verbinden wir SDI und ST 2110

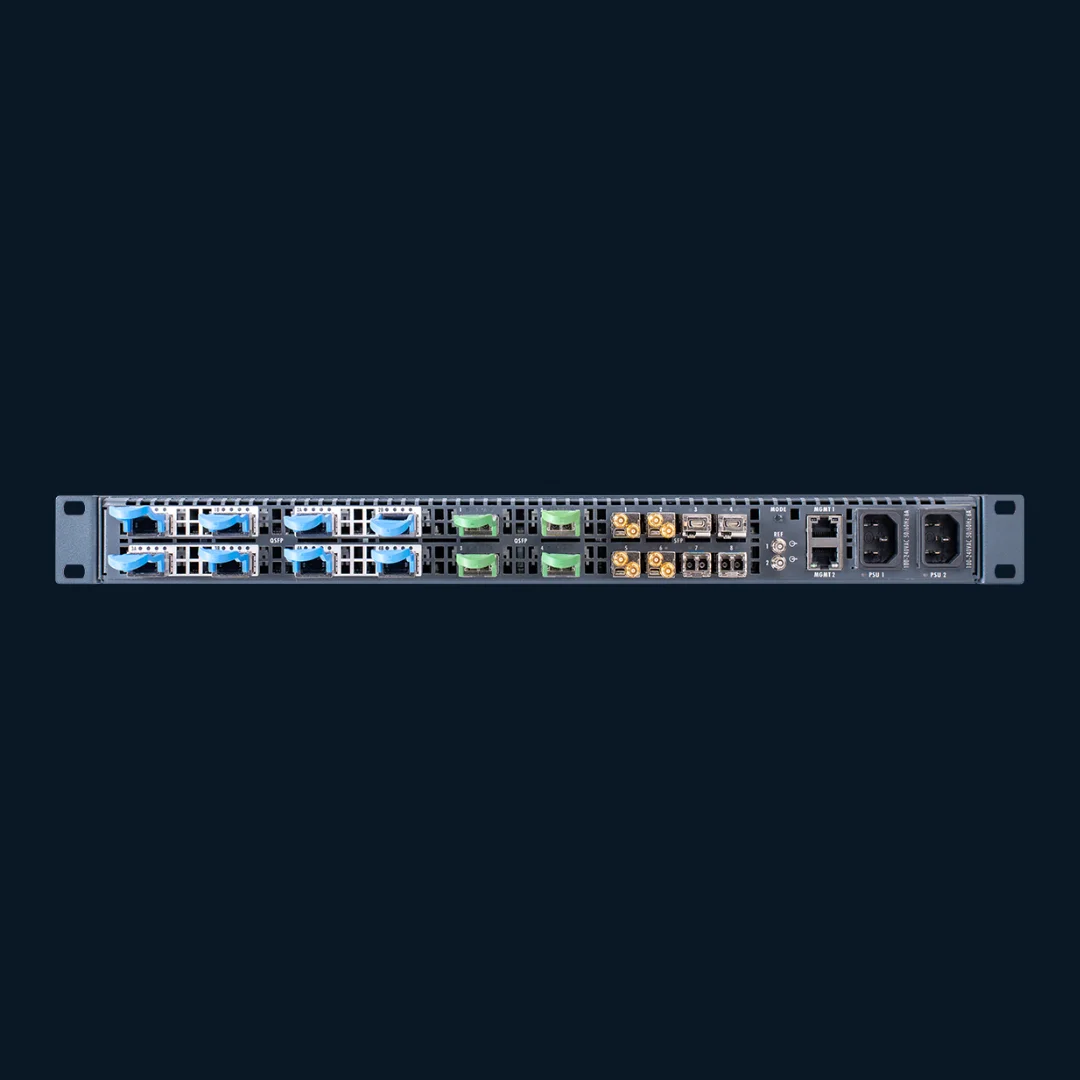

Wir setzen MediorNet HorizoN als SDI-IP-Gateway ein, wenn bestehende Baseband-Technik mit einer SMPTE-ST-2110-Infrastruktur zusammenarbeiten soll. Die 16 unabhängig konfigurierbaren Processing Engines teilen wir je nach Bedarf auf bis zu 128 SDI/ST-2110-Kanäle, 32 SDR/HDR-Konvertierungen oder 16 Up-/Down-/Cross-Konvertierungen auf.
Über vier 100G-IP-Interfaces mit SMPTE ST 2022-7 und vier weitere 100G-Highspeed-Links binden wir HorizoN redundant ins Produktionsnetzwerk ein. Acht SDI-Eingänge und acht SDI-Ausgänge tragen Signale bis 12G. Frame-Synchronisation, Sample-Rate-Conversion, Testbildgenerator und Farbkorrektur nutzen wir direkt in der Plattform.
Über vier 100G-IP-Interfaces mit SMPTE ST 2022-7 und vier weitere 100G-Highspeed-Links binden wir HorizoN redundant ins Produktionsnetzwerk ein. Acht SDI-Eingänge und acht SDI-Ausgänge tragen Signale bis 12G. Frame-Synchronisation, Sample-Rate-Conversion, Testbildgenerator und Farbkorrektur nutzen wir direkt in der Plattform.
Technische Spezifikationen
Technische Daten von MediorNet HorizoN
Die Kennzahlen, an denen wir HorizoN als SDI-IP-Gateway für ST 2110 auslegen.
| Merkmal | Kapazität | Einsatz |
|---|---|---|
| SDI/ST-2110-Gateway | Bis zu 128 Kanäle | SDI- und IP-Signale in einer Infrastruktur verbinden |
| SDR/HDR-Konvertierung | Bis zu 32 Kanäle | HDR- und SDR-Ausspielwege parallel bedienen |
| Up-/Down-/Cross-Konvertierung | Bis zu 16 Konvertierungen | Auflösungen und Bildraten an Produktionswege anpassen |
| IP-Konnektivität | 4 × 100G IP, SMPTE ST 2022-7 | Redundante Anbindung an Broadcast-IP-Netzwerke |
