RSP-2318
18 Tasten
3 Displays · 1 HE
Host für Intercom und MediorNet Control
Im Einsatz bei
Welches SmartPanel übernimmt welche Aufgabe?
Wenn ein Bedienplatz Intercom und MediorNet-Routing auf einer Hardware abbilden soll, planen wir das RSP-2318 als 1-HE-Host. Es hat 18 frei belegbare Tasten und drei Multi-Touch-Farbdisplays. Die MediorNet Control App steuert Audio- und Videosignale sowie Makros über Ember+. Dokumentiert sind jeweils 34 Audio-, Video- und Makroeinträge, Makros mit bis zu 100 Befehlen, bis zu 250 MediorNet-Drittanbieter-IDs und 25 MN-Control-Panels pro Netzwerk. Die Konfiguration erfolgt über eine Weboberfläche.
Das DSP-2312 setzen wir als Desktop-Intercom-Panel mit zwölf Tasten und zwei Displays ein. Sein Datenblatt führt die Intercom Apps Basic und Plus, aber keine MediorNet Control App auf. Das ESP-2324 ergänzt ein RSP-2318 für Intercom um 24 Tasten und vier Displays. Mit einer Erweiterung stehen 42 Tasten und sieben Displays in 2 HE bereit. Auch beim ESP weist Riedel keinen Betrieb der MediorNet Control App aus. Deshalb darf das ESP nicht als zusätzlicher Satz MediorNet-Control-Tasten eingeplant werden.
Vor der Auswahl erfassen wir bestehende Riedel-Installationen mit Artist, Tango oder Performer, die benötigten Intercom-Ziele sowie Audio-, Video- und Makrorouten. Danach legen wir App-Variante, Paneltyp, Erweiterungen und Schnittstellen fest. Da die nutzbaren Anschlüsse laut Datenblatt von der geladenen App abhängen können, prüfen wir die geplante Belegung vor Bestellung und Inbetriebnahme.
Das DSP-2312 setzen wir als Desktop-Intercom-Panel mit zwölf Tasten und zwei Displays ein. Sein Datenblatt führt die Intercom Apps Basic und Plus, aber keine MediorNet Control App auf. Das ESP-2324 ergänzt ein RSP-2318 für Intercom um 24 Tasten und vier Displays. Mit einer Erweiterung stehen 42 Tasten und sieben Displays in 2 HE bereit. Auch beim ESP weist Riedel keinen Betrieb der MediorNet Control App aus. Deshalb darf das ESP nicht als zusätzlicher Satz MediorNet-Control-Tasten eingeplant werden.
Vor der Auswahl erfassen wir bestehende Riedel-Installationen mit Artist, Tango oder Performer, die benötigten Intercom-Ziele sowie Audio-, Video- und Makrorouten. Danach legen wir App-Variante, Paneltyp, Erweiterungen und Schnittstellen fest. Da die nutzbaren Anschlüsse laut Datenblatt von der geladenen App abhängen können, prüfen wir die geplante Belegung vor Bestellung und Inbetriebnahme.

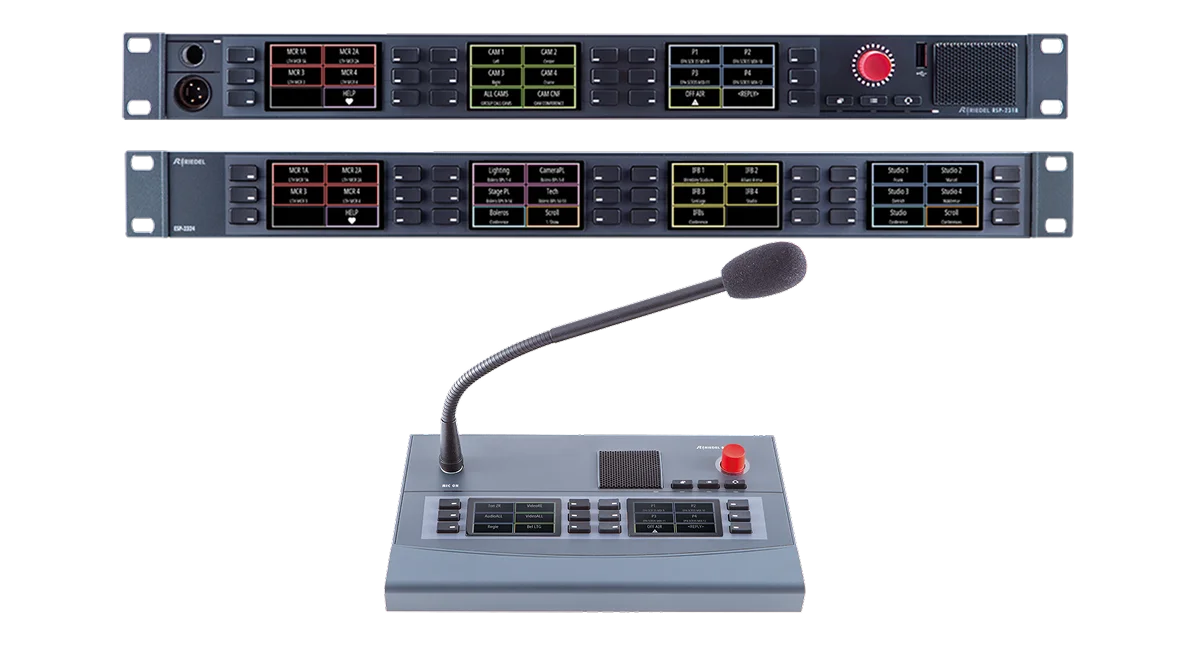

Riedel SmartPanel 2300 im Überblick
Technik, die App-Rolle und Bedienplatz bestimmt
App-Rolle, Bauform, Anschlussbedarf und Zahl der Bedienziele entscheiden über das Panel. Die Datenblätter trennen MediorNet Control, Desktop-Intercom und RSP-Erweiterung klar.
| Merkmal | RSP-2318 | DSP-2312 | ESP-2324 |
|---|---|---|---|
| Bauform | 19-Zoll-Rackmount, 1 HE | Desktop-SmartPanel | 19-Zoll-Erweiterung, 1 HE |
| Bedienelemente | 18 frei belegbare Tasten; 3 Multi-Touch-Displays | 12 frei belegbare Tasten; 2 Multi-Touch-Displays | 24 frei belegbare Tasten; 4 Multi-Touch-Displays |
| Anschlüsse | 2 × Gigabit Ethernet für AES67/AVB/Ethernet; 4-Draht-I/O; GPI; Option-Slot | 2 × Gigabit Ethernet für AES67/AVB/Ethernet; 2 × AES3; 4-Draht-I/O; GPI | Expansion In/Out; Power In und Loop-through |
| Dokumentierte App-Rolle | Intercom Basic/Plus/Pro; Host für MediorNet Control | Intercom Basic/Plus; MediorNet Control nicht aufgeführt | Erweiterung der RSP-Intercom-App; kein Betrieb von MediorNet Control auf ESP |
| Leistungsaufnahme / Gewicht | ≤ 30 W / 1,7 kg | ≤ 30 W / 1,81 kg | ≤ 5 W / 1,4 kg |
