Netzwerkkapazität
50 Gbit/s
MediorNet
Bidirektionaler Signaltransport

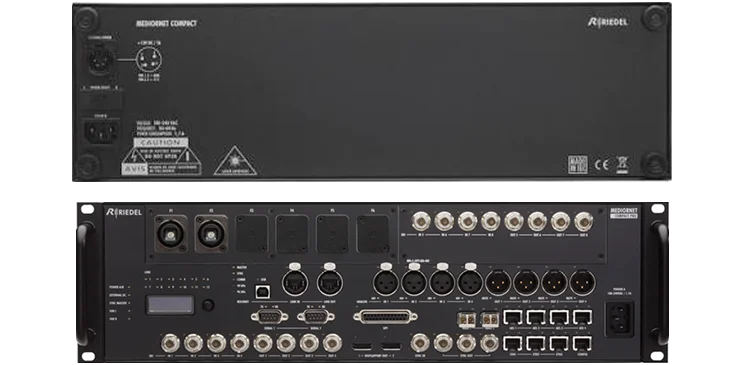

So planen wir Compact PRO als Glasfaser-Stagebox
Wir setzen Riedel MediorNet Compact PRO als Multimedia-Stagebox für mobile Produktionen, Studios, Festinstallationen und Live-Events ein. Über das 50-Gbit/s-Mediennetzwerk übertragen wir bidirektional bis zu 12 HD-SDI-Signale über Glasfaser, dazu MADI, Gigabit-Ethernet-Signale, Audiokanäle und Intercom-Ports. Sample-Rate-Conversion, Frame-Synchronisation und Testbildgeneratoren nutzen wir direkt im Gerät.
Im 3-HE-System stimmen wir Video-, Audio- und Datenrouter sowie den Steckplatz für Optionskarten auf den Signalfluss ab. Redundante Synchronisationsreferenzen sichern eine unterbrechungsfreie Übernahme; Backup-Sync-Referenz und VITC-Generator für PAL, NTSC und NTSC-DF sind integriert. Faserlänge und optische Leistung misst Compact PRO selbst. Das Weitbereichsnetzteil montieren wir vorne oder hinten, den 12-V-DC-Eingang für die redundante Stromversorgung.
Im 3-HE-System stimmen wir Video-, Audio- und Datenrouter sowie den Steckplatz für Optionskarten auf den Signalfluss ab. Redundante Synchronisationsreferenzen sichern eine unterbrechungsfreie Übernahme; Backup-Sync-Referenz und VITC-Generator für PAL, NTSC und NTSC-DF sind integriert. Faserlänge und optische Leistung misst Compact PRO selbst. Das Weitbereichsnetzteil montieren wir vorne oder hinten, den 12-V-DC-Eingang für die redundante Stromversorgung.
Technische Spezifikationen
Technische Daten der MediorNet Compact PRO Stagebox
Die Kennzahlen, an denen wir Compact PRO auslegen: 50 Gbit/s Glasfasertransport für Video, Audio, Daten und Intercom in einer Stagebox.
| Merkmal | Kapazität / Ausstattung | Funktion |
|---|---|---|
| MediorNet-Netzwerk | 50 Gbit/s | Bidirektionaler Transport von Mediensignalen |
| Video | Kapazität für bis zu 12 HD-SDI-Signale | Signalverteilung für mobile, Studio- und Live-Anwendungen |
| Weitere Signaltypen | MADI, Gigabit Ethernet, Audio und Intercom | Gemeinsamer Transport im MediorNet-Netzwerk |
| Integriertes Processing | Sample-Rate-Conversion, Frame-Sync, Testbildgenerator | Signalbearbeitung direkt in der Stagebox |
