Broadcast Control Panel: Riedel hiPush32 Shading

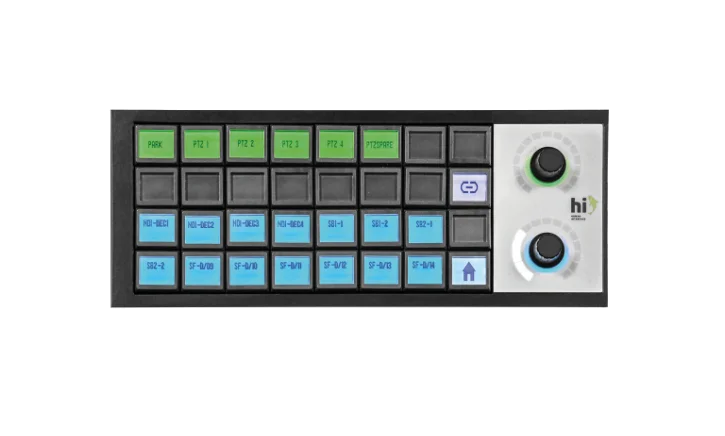

Das Riedel hiPush32 Shading ist ein Broadcast Control Panel für Kamera-Shading und CCU-Arbeitsplätze. Auf zwei Höheneinheiten in halber 19-Zoll-Breite bündelt es 32 LCD-Tasten und zwei Dreh-/Push-Encoder. Jede Taste zeigt ihre zugewiesene Funktion im Display, die Encoder regeln Parameter stufenlos. So bleibt die Bildkontrolle an einem Platz erreichbar.

hiPush32 Shading anfragenarrow_forward

32 LCD-Tasten2 HE½ Rackhi Mark 3

hiPush18hiPush20hiPush36hiPush54hiPush32 ShadindhiPush32 DesktophiDothiContact

Riedel hiPush32 Shading:

Das hiPush32 Shading Mark 3 richtet sich an Shading- und CCU-Plätze: 32 Displaytasten (LCD, 64 × 32 Pixel) und zwei Dreh-/Push-Encoder auf 2 HE in halber 19-Zoll-Breite. Die Tasten schalten und wählen, die Encoder regeln Parameter stufenlos. Zwei Panels nebeneinander füllen die volle 19-Zoll-Breite. Angebunden wird es via RJ45 (100Base-T Ethernet).

hi human interface ist eine browserbasierte, herstellerunabhängige Steuerungsebene für Broadcast-, Event- und Produktionssysteme von Drittanbietern. Automatische Geräteerkennung und eine verteilte Architektur unterstützen Installationen jeder Größe.

Broadcast-Bedienpanel

Was zeichnet das Riedel hiPush32 Shading aus?

Das Riedel hiPush32 Shading bündelt 32 LCD-Tasten und zwei Encoder auf zwei HE in halber 19-Zoll-Breite. Ausgelegt für Kamera-Shading und CCU-Plätze.

32 Displaytasten

64 × 32 Pixel je LCD

LCD-Beschriftung zeigt die aktuell zugewiesene Funktion je Taste

Halbes 19-Zoll-Rack

2 HE

½ 19-Zoll

Halbe Rackbreite für Shading-Arbeitsplätze

Ethernet-Anbindung

Ethernet

RJ45 · 100Base-T

Verbindung zur hi-Steuerung über das Produktionsnetzwerk

Tasten plus 2 Encoder

Mark 3

32 Tasten · 2 Encoder

Zwei Encoder für direkten Zugriff auf Parameter

Merkmal	hiPush32 Shading Mark 3	hiPush36 Mark 3	hiPush18 Mark 3
Tasten	32 LCD-Tasten	36 LCD-Tasten	18 LCD-Tasten
Drehencoder	2 Dreh-/Push-Encoder	2 Dreh-/Push-Encoder	2 Dreh-/Push-Encoder
Rackformat	2 HE, ½ Rack	19 Zoll, 1 HE	19 Zoll, 1 HE
Bedienprofil	Shading und CCU mit Encodern	Hohe Tastendichte plus Encoder	Tasten plus Parameterzugriff über Encoder

Downloads

Planung und Systemintegration

Riedel hiPush32 Shading in Broadcast-Steuerungen integrieren

Wir planen das hiPush32 Shading als festen Shading-Platz im hi-System. Dafür stimmen wir die 32 Tastenbelegungen, beide Encoder und den Netzwerkanschluss auf Produktionsablauf und Nutzerrolle ab. Kameras, CCUs, Router und weitere Geräte lassen sich über die jeweiligen hi-Integrationen einbeziehen. Gemeinsam legen wir fest, welche Funktionen in Regie, Studio oder Ü-Wagen unmittelbar erreichbar sein müssen.
