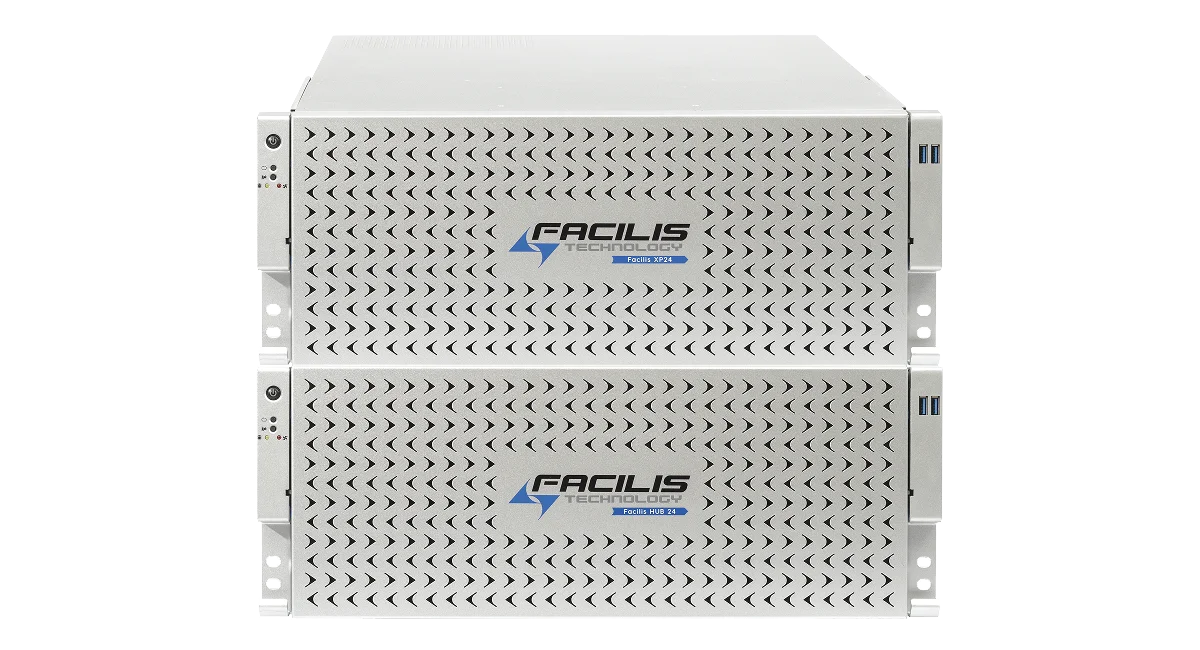

Facilis HUB 48: Shared Storage für Videoproduktion

Den Facilis HUB 48 planen wir für Produktionen, bei denen viele Schnittplätze gleichzeitig auf dasselbe Material zugreifen. Die 48 Festplatten bringen Kapazität und genug Spindeln für parallele Streams. Entscheidend sind trotzdem die echten Codecs und Clients. Danach legen wir fest, ob Ethernet oder Fibre Channel besser passt und wie die Volumes geschnitten werden.

Shared Storage auslegenarrow_forward Leistungen ansehen

192 bis 1.440 TB4,5 GB/s10–100 GbE / Fibre ChannelSAN

Wie wir den HUB 48 für parallele Videoworkflows auslegen

4,5 GB/s allein sagen wenig über den späteren Betrieb. Wir rechnen deshalb mit den Formaten, die tatsächlich gleichzeitig laufen sollen. Die Tabelle unten zeigt die Facilis-Richtwerte. Beim HUB 48 verteilen wir die Clients über Ethernet oder Fibre Channel und prüfen die geplante Last vor der Übergabe mit den vorgesehenen Schnittsystemen.

Ein realer Maßstab: Bei Storyhouse greifen 50 bis 60 Avid- und Adobe-Plätze parallel auf ein von den Systempiloten geplantes Facilis-System mit zwei HUB 48 zu. In der Facilis Console richten wir Projektvolumes und Zugriffsrechte ein. FastTracker macht Medien auffindbar; WANLink bindet bei Bedarf Remote-Editoren an. FastCache setzen wir dort ein, wo wiederkehrende Zugriffe den Arbeitsablauf bremsen.

HUB 48 im Überblick

Technische Basis für die HUB-48-Auslegung

Die Werte unten helfen bei der Vorauswahl. Für die endgültige Konfiguration rechnen wir mit den parallelen Streams und der vorhandenen Client-Anbindung. Den späteren Kapazitätsausbau planen wir direkt mit.

Laufwerke

48 HDDs

12-Gb-SAS

24 intern · 24 extern

Kapazität

192–1.440 TB

192 · 288 · 384 · 576 · 768 · 1.152 · 1440 TB

Sieben Ausbaustufen

Durchsatz

4,5 GB/s

Dual-Port 10–100 GbE

16/32/64-Gb-FC optional

Anbindung

SAN

Ethernet oder Fibre Channel

Automatische Lastverteilung

Modell	Kapazität (TB)	6K RED HD 7:1 24p	UHD DPX 2160p	UHD DNxHR HQ / ProRes HQ	UHD XAVC 480	HD ProRes HQ / DNxHD 220	HD ProRes SQ / DNxHD 145	XDCAM HD 50 Mb
Facilis HUB 48	192, 288, 384, 576, 768, 1.152, 1440	20	3	30	42	65	88	180

Planung und Systemintegration

HUB 48 mit Schnittplätzen und Netzwerk verbinden

Wir stimmen den HUB 48 auf Premiere Pro, Media Composer, DaVinci Resolve oder TriCaster ab. Vor der Übergabe lassen wir die geplanten Streams parallel laufen. Auch Zugriffsrechte und Projektvolumes müssen dabei stimmen.

Adobe Premiere Pro

Avid Media Composer

DaVinci Resolve

NewTek TriCaster
